ESMPRO

サーバ管理ガイド

(2)

商標について

 EXPRESSBUILDERとESMPRO、EXPRESSSCOPEは、日本電気株式会社の登録商標です。

 Microsoft、Windows、Windows Vista、Windows Serverは米国Microsoft Corporationの米国およ

びその他の国における登録商標または商標です。

 Intel、インテル、Intel vPro はIntel Corporation の米国およびその他の国における登録商標または商

標です。

 Linuxは、Linus Torvalds氏の米国及びその他の国における商標または登録商標です。  その他、記載の会社名および商品名は、各社の商標または登録商標です。

 Windows Server 2012 R2 は、Windows Server® 2012 R2 Standard、Windows Server® 2012 R2 Datacenterの略称です。

 Windows Server 2012 は、Windows Server® 2012 Standard、およびWindows Server® 2012 Datacenter の略称です。

 Windows Server 2008 R2 は、Windows Server® 2008 R2 Standard、Windows Server® 2008 R2 Enterprise、およびWindows Server® 2008 R2 Datacenter の略称です。

 Windows Server 2008 は、Windows Server® 2008 Standard、Windows Server® 2008 Enterprise、Windows Server® 2008 Datacenter、およびWindows Server® 2008 Foundation の

略称です。

 Windows 8.1 は、 Windows® 8.1 Pro 64-bit Edition、Windows® 8.1 Pro 32-bit Edition、 Windows® 8.1 Enterprise 64-bit Edition、および Windows® 8.1 Enterprise 32-bit Edition の略

称です。

 Windows 8 は、 Windows® 8 Pro、および Windows® 8 Enterprise の略称です。

 Windows 7 は、 Windows® 7 Professional、および Windows® 7 Ultimate の略称です。

 Windows Vista は、Windows Vista® Business、Windows Vista® Enterprise、およびWindows Vista® Ultimate の略称です。

ご注意

 本書の内容に関しては将来予告なしに変更することがあります。

 弊社の許可なく複製・改変などを行うことはできません。

(3)

用語説明

表 1 用語説明

用語説明

管理サーバ ESMPRO/ServerManagerをインストールするサーバです。サーバの管理に利

用されます。パソコンの利用や、管理対象サーバ自身を管理サーバとして利用することも可能です。

管理対象サーバ ESMPRO/ServerManagerが管理するサーバです。

BMC Baseboard Management Controllerの略です。Express5800シリーズの場

合、EXPRESSSCOPEエンジンシリーズを指します。

IPMI Intelligent Platform Management Interfaceの略です。システムやOSに依

存することなく、サーバを管理するための標準インタフェース仕様です。

Intel vProTM Technology Intel の企業向けクライアントパソコンのハードウェアブランドです。装置の

電源状態によらない監視や、リモートからの画面の確認等の管理が可能です。

WBEM Web-Based Enterprise Managementの略です。DMTFで標準化された仕様

です。

PET通報 Platform Event Trap通報のこと

SA ESMPRO/ServerAgentのこと

SAS ESMPRO/ServerAgentServiceのこと

URU Universal RAID Utilityのこと

(12)

はじめに

Chapter 1

本書は NEC Express5800 シリーズをご購入頂いたお客様に、NEC 製サーバ管理ソフト

「ESMPRO/ServerManager」を利用して頂くことで、容易にサーバ管理をしていただく事を目的としてい

ます。

2016年11月現在、本書が対象とする装置・ソフトウェアのバージョンは以下のとおりです。

表 3 対象装置・ソフトウェアのバージョン

ソフトウェア 条件

ESMPRO/ServerManager Windows版 6.14

(Linux版※1) ―

ESMPRO/ServerAgentService Windows版 1.2

Linux版 1.1

ESMPRO/ServerAgent (Windows版※2) 4.61

(Linux版※2) 4.5.XX ESMPRO/ServerAgent Extension Windows版 2.07

Linux版 2.08

Server Configuration Utility Windows版 1.06

Linux版 1.06

Universal RAID Utility Windows版 4.1

Linux/VMware ESX版 4.1

LSI SMI-S プロバイダ VMware ESXi 5.0-5.1版 00.50.V0.13 VMware ESXi 5.5, 6 00.57.V0.04

ExpressUpdate Agent Windows版 3.14 Linux版 3.16

※1 ESMPRO/ServerManager(Linux版) は、6.05以降では対応しません。

※2 ESMPRO/ServerAgentServiceが対応しない装置は、

従来のESMPRO/ServerAgentをサポートします。

Chapter 1 はじめに

本章です。

Chapter 2 ESMPRO/ServerManager Ver.6 概要

NEC製サーバ管理ソフトの中核であるESMPRO/ServerManagerの概要について説明します。

Chapter 3 ESMPRO/ServerManagerの導入と初期設定

(15)

ESMPRO/ServerManagerへ管理対象サーバを登録する方法について説明します。

Chapter 5 サーバの障害検出と通報

サーバの障害情報を確認する方法、通報について説明します。

Chapter 6 構成管理

ESMPRO/ServerManagerで管理可能な項目について説明します。

Chapter 7 ExpressUpdate

ExpressUpdate は、ESMPRO/ServerManager の一部機能で、管理対象サーバのファームウェア・ソフ

トウェアのバージョンを、直感的なユーザインターフェイスにより管理できる機能です。本章では、

ExpressUpdate機能の概要と使い方について説明します。

Chapter 8 RAID管理

管理対象サーバにUniversal RAID Utilityをインストールすると、ESMPRO/ServerManagerからRAID

システムの参照や監視、オペレーション実行などを行うことができます。本章では、その管理項目について説明します。

Chapter 9 リモート制御

ESMPRO/ServerManagerを用いると、管理対象サーバの電源制御や電力管理等をリモートから実行でき

ます。本章では、その実行方法について説明します。

Chapter 10 設定

電源オプション設定、EXPRESSSCOPEエンジン3 設定、BIOS 設定、設定のバックアップ・リストア等

をリモートから行う方法について説明します。

Chapter 11 電力管理

消費電力に関する統計情報（最大電力[W]、最小電力[W]、平均電力[W]等）の収集や、定期的に消費電力

の測定などを行う電力監視機能について、また、本体装置(管理対象サーバ)の総消費電力を、設定した消費

電力に収まるよう制御しつつ、運用継続を実現する電力制御機能について説明します。

Chapter 12 スケジュール運転/リモートバッチ

指定した時間にサーバの電源操作を行うスケジュール運転/リモートバッチ機能について説明します。

Chapter 13 コマンドラインインターフェース

コマンドラインインターフェースを利用したリモートサーバ管理について説明します。

Chapter 14 ESMPRO/ServerAgentServiceについて

(16)

ESMPRO/ServerManager Ver.6

概要

Chapter 2

2.1 ESMPRO/ServerManager Ver.6

とは

ESMPRO/ServerManager Ver.6は、サーバシステムの安定稼動と、効率的なシステム運用を目的とした

サーバ管理ソフトウェアです。サーバリソースの構成情報・稼動状況を管理し、サーバ障害を検出してシステム管理者へ通報することにより、サーバ障害に対する迅速な対処を可能にします。

ESMPRO/ServerManager Ver.6はWebベースのアプリケーションです。ESMPRO/ServerManagerを

インストールした管理サーバと通信できる装置とブラウザがあれば、どこからでもサーバの管理・監視を行うことができます。

2.2 サーバ管理の重要性

お客様のコンピュータシステムを安定させるには、サーバの安定稼動は必要不可欠です。また、安定稼動を保証するためには、サーバ管理の負担を軽減する必要があります。

サーバの安定稼働

サーバの停止は、即、お客様の営業機会、利益の損失につながります。そのため、サーバは常に万全の状態で稼動している必要があります。万が一サーバで障害が発生した場合は、できるだけ早く障害の発生を知り、原因の究明、対処を行う必要があります。障害の発生から復旧までの時間が短ければ短いほど、利益の損失(コスト)を最小限にとどめることができます。

サーバ管理の負担軽減

サーバ管理は多くの労力を必要とします。とくに大規模な分散化システム、遠隔地にあるサーバとなればなおさらです。サーバ管理の負担を軽減することは、すなわちコストダウン(お客様の利益)につ

ながります。

2.3 Express5800

シリーズにおけるサーバ管理

Express5800シリーズでは、以下のNEC製ソフトウェア及び、EXPRESSSCOPEエンジンシリーズを用

いてサーバを管理します。EXPRESSSCOPE エンジンは、本体装置内の電源、ファン、温度等本体装置の状

態の監視や、管理用ネットワークによるリモートからのキーボード、ビデオ、マウス(KVM)制御、本体装置

から遠隔地のCD・DVD-ROM/フロッピーディスクドライブ/ISOイメージ/USBメモリにアクセスするなど、

(17)

表 4 サーバ管理で用いるソフトウェア

名称概要 入手先

ESMPRO/ServerManager 複数台の管理対象サーバを管理するためのソフ

トウェアです。管理サーバ上にインストールします。WindowsとLinuxに対応しています。※1

・Web ※2

・EXPRESSBUILDER

ESMPRO/ServerAgent ESMPRO/ServerAgentSe rvice

管理対象サーバの詳細情報の取得や、通報を行うためのソフトウェアです。管理対象サーバ上の

OSにインストールします。Windows と Linux

に対応しています。

・Web(Linux版のみ)※ 2

・プリインストール ※4

・EXPRESSBUILDER ESMPRO/ServerAgent

Extension

スケジュール運転機能を実現する為に必要なソフトウェアです。

EXPRESSSCOPEエンジン１/2 の場合、一部の

設定は本ツールから実行します。

・Web ※2

・EXPRESSBUILDER

ExpressUpdate Agent 管理対象サーバ上の SW や FW を ESMPRO/ServerManager から一括でアップデ

ートするExpressUpdate機能を実現する為に必

要なソフトウェアです。

・Web ※2

・EXPRESSBUILDER

Universal RAID Utility 管理対象サーバのRAID構成の管理・監視を行う

のに必要なソフトウェアです。Windows と Linux、VMware ESXに対応しています。

・Web ※3

・EXPRESSBUILDER LSI SMI-S プロバイダ管理対象サーバのRAID構成の管理・監視を行う

のに必要なソフトウェアです。VMware ESXi 5

に対応しています。

・Web ※3

Server Configuration Utility

EXPRESSSCOPEエンジン 3 の設定を行うため

のユーティリティです。BMC Configuration Toolの後継ソフトウェアです。

装置の電源投入後【F4】キーを押して起動する Offline版と、管理対象サーバのOS 上にインス

トールするOnline版があります。

・EXPRESSBUILDER (Online版)

・Web(Online版) ※6

・装置組み込み(Offline

版)

WebSAM AlertManager ESMPRO/ServerAgent,ESMPRO/ServerMana ger, WebSAM ClientManager の標準のアラー

ト通報機能を大幅に拡張するオプションソフトウェアです。Windowsに対応しています。

・有償製品につき Web

よりお問い合わせください。※5

※1：ESMPRO/ServerManager をLinux上にインストールした場合、ESMPRO/ServerAgent を用いた管

理・監視および通報(アラート)の受信はできません。

※2：Webについては http://jpn.nec.com/esmsm/ を参照してください。 ※3：NECコーポレートサイト内の各装置情報ページに掲載しております。

※4：プリインストールモデルの場合、工場出荷時にインストールされています。

(18)

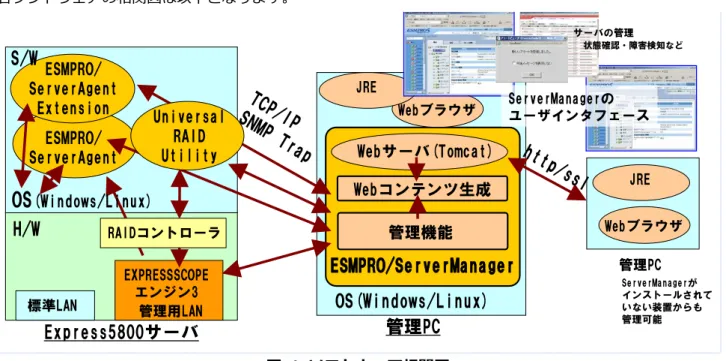

各ソフトウェアの相関図は以下となります。

図 1 ソフトウェア相関図

※ 管理対象サーバのOSがVMware ESXi 5の場合、図中の「Universal RAID Utility」は「LSI SMI-S プ

ロバイダ」に、「SNMP Trap」は「CIM Indication」に置き換わります。OS 上の SW には ESMPRO/ServerAgentService もあります。

2.4 ESMPRO/ServerManager

で実現可能な機能概要

ESMPRO/ServerManager及び関連ソフトウェアを利用することで、以下の機能を実現できます。

2.4.1 通報機能

管理対象サーバにインストールした ESMPRO/ServerAgent、ESMPRO/ServerAgentService または EXPRESSSCOPEエンジンから、ESMPRO/ServerManagerに対して、障害発生時に通報を行うことが可能

です。通報の内容はESMPRO/ServerManagerのWebコンソール上のアラートビューアで確認することが

できます。

また、通報管理の方法には大きく分けて、お客様ご自身による通報管理と、保守センタへ自動的に通報するエクスプレス通報サービスによる通報管理の2通りがあります。通報機能の種類と各特徴については、関

連文書に記載の「通報機能のご紹介」を参照してください。

2.4.2 構成管理

ESMPRO/ServerManager から、装置や OS の様々な情報の管理や監視を行うことができます。 EXPRESSSCOPE エンジン 3 を搭載している装置の場合、EXPRESSSCOPE エンジン 3 を管理対象として ESMPRO/ServerManagerに登録することで、Agentソフトウェアを用いずにハードウェア管理・監視を行

うことが可能です。また、管理対象サーバにESMPRO/ServerAgent、ESMPRO/ServerAgentServiceをイ

ンストールすることで、OS 上の情報など、さらに多くの情報を管理・監視することが可能となります。

Express5800

サーバ

管理

PC

EXPRESSSCOPE

エンジン3 管理用LAN

H/W

Webブラウザ

JRE

OS(Windows/Linux)

ESMPRO/ServerManager

管理PC

標準LAN

RAIDコントローラ

OS

(Windows/Linux)

ESMPRO/

ServerAgent

ESMPRO/

ServerAgent

Extension

S/W

管理機能

Universal

RAID

Utility

Web

コンテンツ生成

Web

サーバ

(Tomcat)

Webブラウザ

JRE

ServerManagerの

ユーザインタフェース

ServerManagerが

インストールされていない装置からも管理可能サーバの管理

(19)

ESXi 5が直接通信を行うことで、VMware ESXi 5 が管理している情報を参照することができます。

2.4.3 ExpressUpdate

機能

管理対象サーバのSystem BIOS、EXPRESSSCOPEエンジン２/３、そして一部のソフトウェア/ドライバ /ファームウェアのバージョン管理および更新物件の一括適用が可能です。ソフトウェア/ドライバ/ファーム

ウェアを管理する場合、管理対象サーバのOS上にExpressUpdate Agentのインストールが必要です。

なお、EXPRESSSCOPEエンジン3搭載装置の場合、System BIOSおよびEXPRESSSCOPEエンジン3を ExpressUpdate Agent をインストールすることなくアップデートできます。詳細は Chapter 7 ExpressUpdateを参照してください。

2.4.4 RAID

管理

管理対象サーバ上にUniversal RAID UtilityまたはLSI SMI-S プロバイダをインストールすることで、 ESMPRO/ServerManagerからRAID構成の管理・監視が可能です。また、初期化やリビルド等の実行も可

能です。詳細は EXPRESSBUILDERに格納されている Universal RAID Utility ユーザーズガイド、または ESMPRO/ServerManager RAIDシステム管理機能ガイド(VMware ESXi 5版)を参照してください。

2.4.5 リモート制御

ESMPRO/ServerManagerから管理対象サーバの電源制御や電力管理をグループ内の管理対象サーバに対

して一括で制御することが可能です。

2.4.6 管理対象サーバ設定

電源オプション設定、EXPRESSSCOPEエンジン3設定、BIOS設定、EXPRESSSCOPEエンジン3設定

のバックアップ・リストアなどをリモートから行うことが可能です。

2.4.7 電力管理

管理対象サーバ単体の電力管理が可能です。またESMPRO/ServerManagerを用いると、複数の管理対象

サーバをまとめたグループに対して電力を割り当て、そのグループに対して電力制御が可能です。ただし管理対象サーバがEXPRESSSCOPEエンジン3を管理している必要があります。詳細はChapter 11電力管理

を参照してください。

2.4.8 スケジュール運転

指定した時間に自動的に管理対象サーバの電源制御を行うスケジュール運転や、指定した時間に

ESMPRO/ServerManagerの機能を実行するリモートバッチ機能があります。スケジュール運転を実施する

(20)

導入と初期設定

Chapter 3

ESMPRO/ServerManagerおよび関連ソフトウェアの導入と初期設定についてご紹介します。

3.1 インストール・設定が必要となるコンポーネント

ESMPRO/ServerManagerを用いたExpress5800シリーズの管理では、利用する機能に応じてソフトウ

ェア/コンポーネントのインストール及び設定が必要となります。ご利用になる機能に合わせてインストール

及び設定を行ってください。

表 5 インストール・設定が必要となるコンポーネント

機能必要となるソフトウェアコンポーネント

複数台のサーバの管理・監視・ESMPRO/ServerManager

通報機能 ※2 ・ESMPRO/ServerAgent

・EXPRESSSCOPEエンジン3

・WebSAM AlertManager ※1

構成管理・ESMPRO/ServerAgent ※2

・ESMPRO/ServerAgentService

・EXPRESSSCOPEエンジン3 ExpressUpdate機能

(ドライバ・ソフトウェア類)

・ExpressUpdate Agent

・EXPRESSSCOPEエンジン3

RAID管理・Universal RAID Utility

・LSI SMI-S プロバイダ

リモート制御・EXPRESSSCOPEエンジン3

・ESMPRO/ServerAgent

電力管理・EXPRESSSCOPEエンジン3

スケジュール運転・ESMPRO/ServerAgent Extension

※1 WebSAM AlertManagerのインストール方法については付属のセットアップカードを確認してください。

(21)

3.2 Windows

版と

Linux

版の機能差分

ESMPRO/ServerManagerはWindows版とLinux版で以下の機能差分があります。

表 6 Windows版とLinux版の機能差分

インストール先OS 機能差分

Windows ・ESMPRO/ServerAgentを用いたシステム管理が可能。

Linux ・ESMPRO/ServerAgentを用いたシステム管理が不可能。

・通報(アラート)の受信が不可能。

・VMware ESXi 5の管理が不可能。

3.3 ESMPRO/ServerManager

のインストールと環境設定

サーバ管理の中核となるESMPRO/ServerManager本体のインストールと環境設定の説明です。

3.3.1 ESMPRO/ServerManager

のインストール

ESMPRO/ServerManagerはExpress5800シリーズに添付されているEXPRESSBUILDERに格納されて

います。また、最新版はNEC Webサイト( http://jpn.nec.com/esmsm/ )からダウンロードすることも可

能です。

ここでは、NEC Webサイトから最新版のESMPRO/ServerManagerをダウンロードして、Windows OSに

インストールする手順をご紹介します。その他インストール方法や設定方法、インストール可能な環境や注意事項等の詳細情報については、ESMPRO/ServerManagerインストレーションガイドを参照してください。

Windows Server 2003, Windows Server 2003 R2はサポート対象外です。

1. ESMPRO/ServerManagerのWindows OS版インストールモジュールをダウンロードします。

2. ダウンロードした ZIP ファイルを解凍後、【SM<version>_J\ESMMENU\SETUP.EXE】を実行し

ます。

(22)

フォルダの階層が深すぎるとセットアッププログラムの解凍が正しく実行されないことがあります。ダブルクリックでメニューを選択すると同じダイアログボックスが2つ表示されることがあります。 2つ表示された時は【終了】をクリックしてどちらか一方のダイアログボックスを閉じてください。 4. インストーラに従ってインストールの設定をします。

(23)

6. アドミニストレータ名とパスワードの入力画面で、ESMPRO/ServerManager の Web コンソール

にログインする際のアカウント情報を設定します。

(24)

8. ExpressUpdate機能でダウンロードした更新パッケージを保存する場所を選択します。保存には多

くの容量を必要とする場合がありますので、ディスク容量に余裕のある場所を指定してください。

9. インストールの設定内容を確認してください。

(25)

3.3.2 ESMPRO/ServerManager Web

コンソールへのログイン

初期状態ではESMPRO/ServerManagerのWebコンソールにはアクセス制限がかかっており、インスト

ールした装置上からのみアクセスすることができます。以下のURLをブラウザのアドレスバーに入力するか、

デスクトップ上に作成されたESMPROアイコンをクリックし、インストール時に設定したユーザ名およびパ

スワードを用いてログインしてください。

http://localhost:21112/esmpro

※ ポート番号はインストール時に指定したものに置き換えてください。 ※ デフォルトはHTTPですが、HTTPSによる通信も可能です。

設定方法については、ESMPRO/ServerManagerインストレーションガイドを参照してください。

※ ログイン後は画面右上の「ヘルプ」から「オンラインヘルプ」を参照可能です。

(26)

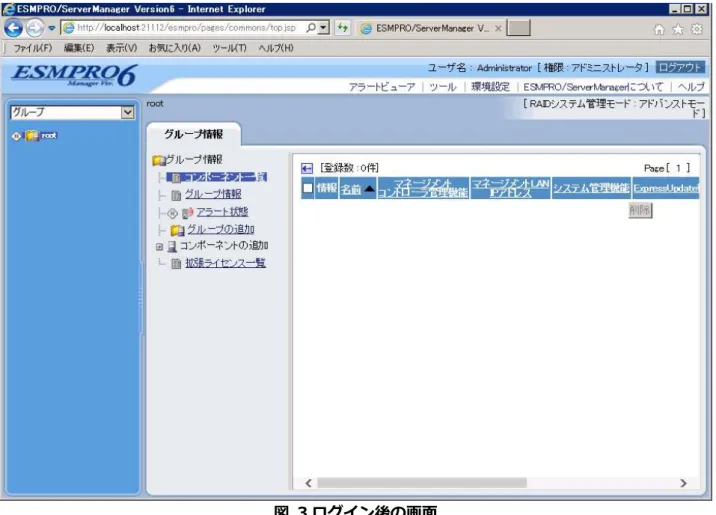

図 3ログイン後の画面

ESMPRO/ServerManagerのWebコンソールの画面については4.1 ESMPRO/ServerManager Webコン

ソールについてを参照してください。

3.3.3 アクセス制御

3.3.2 で説明しましたように、初期状態では ESMPRO/ServerManager をインストールした装置しか、 ESMPRO/ServerManagerのWebコンソールにアクセスできないよう、アクセス制限を行っています。

【環境設定】→【アクセス制御】→【アドレス追加】を選択して表示される画面で、通信を許可するIPアド

(27)

3.3.4 ユーザアカウント管理

ESMPRO/ServerManagerのユーザアカウントを設定します。【環境設定】→【ユーザアカウント】→【ユ

ーザ】を選択すると、ESMPRO/ServerManagerで設定されているユーザの一覧が表示されます。

図 5 ユーザ一覧表示

画面の【ユーザの追加】を選択することで、インストール時にデフォルトで用意されている「Administrator」

の他にユーザを追加することができます。追加する際には、ESMPRO/ServerManagerの各機能の利用権限

を詳細に選択できます。ディレクトリサービス(LDAP or Active Directory)を利用する方法は次節に記載し

ます。

(28)

3.3.5 ユーザアカウント管理

(

ディレクトリサービスを利用

)

ESMPRO/ServerManagerはディレクトリサービスを利用したログインにも対応しています。ディレクト

リサービスを利用してログインを行うには、【環境設定】→【ユーザアカウント】→【ディレクトリサービス】を選択し、利用するディレクトリサービスの選択(LDAP or Active Directory)とその設定を行う必要があり

ます。

図 7 ディレクトリサービス設定

1. ESMPRO/ServerManager上でディレクトリサービスの設定を行う。

2. ディレクトリサービスを利用してログインしたいユーザを、【環境設定】→【ユーザアカウント】→

【ユーザ】→【ユーザの追加】で追加する。

この場合、【ディレクトリサービスユーザ】の項目にチェックを入れる必要があります。

3. 一旦ログアウトし、ディレクトリサービスのユーザでログインできるか確認する。

図 8 ディレクトリサービスを利用するユーザの追加

なお、ディレクトリサービスのバインドアルゴリズムで【SSL-TLS】を利用する場合、サーバ証明書を

(29)

3.3.6 ネットワーク設定、オプション設定

ESMPRO/ServerManagerで管理対象サーバを管理する際の細かな設定が可能です。通常は初期状態のま

まで運用してください。

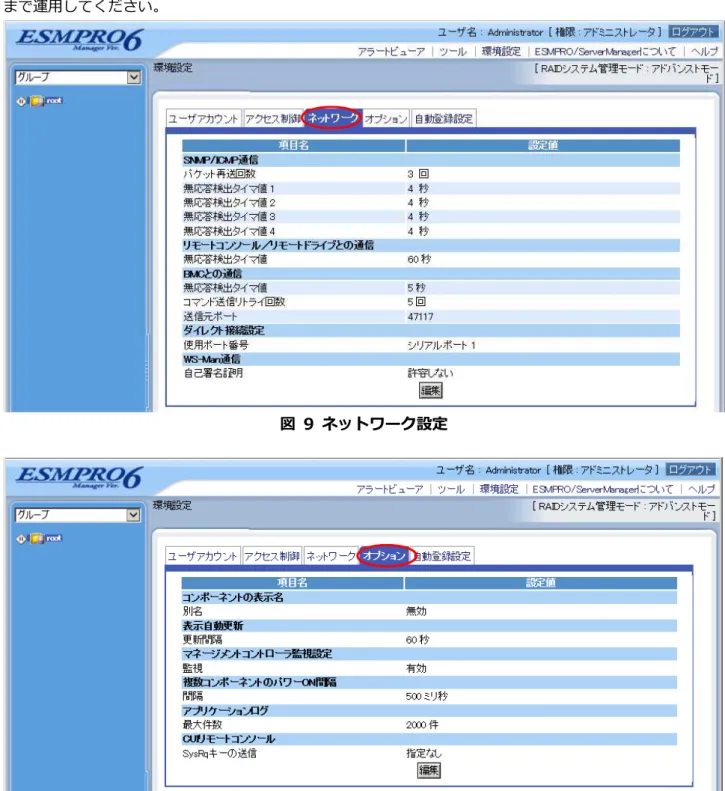

図 9 ネットワーク設定

(30)

3.4 ESMPRO/ServerAgent

、

ESMPRO/ServerAgentService

のイン

ストールと設定

通報機能およびシステム管理機能を利用する際に必要となる ESMPRO/ServerAgent または ESMPRO/ServerAgentServiceのインストールと初期設定の説明です。

3.4.1 ESMPRO/ServerAgent

、

ESMPRO/ServerAgentService

のインストールと設定

ESMPRO/ServerAgentまたはESMPRO/ServerAgentServiceは管理対象OSによってインストールする

モジュールが異なります。

表 7 ESMPRO/ServerAgent

監視対象モジュール格納先最新モジュールWeb公開

Windows EXPRESSBUILDER 有り

Linux EXPRESSBUILDER 有り

VMware(～ESX 4) 購入有り

VMware(ESXi 5～) 無し無し

仮想マシン購入無し

他社機購入無し

表 8 ESMPRO/ServerAgentService

監視対象モジュール格納先最新モジュールWeb公開

Windows EXPRESSBUILDER 有り

Linux EXPRESSBUILDER 有り

VMware(～ESX 4) 無し(ESMPRO/ServerAgentを利用) 無し

VMware(ESXi 5～) 無し無し

仮想マシン無し(ESMPRO/ServerAgentを利用) 無し

他社機無し(ESMPRO/ServerAgentを利用) 無し

Express5800シリーズ、またはNX7700xシリーズにおいて、Windows、Linuxをお使いになる場合は、

装置に添付されるEXPRESSBUILDERからESMPRO/ServerAgentまたはESMPRO/ServerAgentService

をインストールしてください。

VMware ESX 4 をお使いになる場合は、別途ESMPRO/ServerAgent for VMware を購入してください。 VMware ESXi 5ではサービスコンソール領域がありませんので、ESMPRO/ServerAgent for VMwareは導

入できません。そのため、ESMPRO/ServerManagerから直接監視を行う必要があります。

仮想マシンへ導入する場合は、別途ESMPRO/ServerAgent for Guest OS(Windows/Linux)を購入してく

ださい。他社機上へ導入する場合は、別途他社機版ESMPRO/ServerAgent(Windows/Linux)を購入してく

(31)

プリインストールモデルのExpress5800シリーズ、またはNX7700xシリーズの場合、工場出

荷時にESMPRO/ServerAgentまたはESMPRO/ServerAgentServiceがインストールされ出荷

されるため、インストールを行う必要はありません。

購入が必要なESMPRO/ServerAgent についての価格、型番情報は以下のURL

http://jpn.nec.com/esmsm/kakaku.html を参照してください。

最新モジュールのWeb公開先については以下のURL

http://jpn.nec.com/esmsm/download.html を参照してください。

Windows向けESMPRO/ServerAgentのアップデートパッケージは以下のURL NECサポートポータル

https://www.support.nec.co.jp/ 修正物件ダウンロード

ESMPRO/ServerAgent

ESMPRO/ServerAgentService

ESMPRO/ServerAgent Extension for Windows

から検索し、ダウンロードしてください。

(32)

3.5 ExpressUpdate Agent

のインストール

ExpressUpdate機能を利用する際に必要となるExpressUpdate Agentのインストールについての説明で

す。なお、本ソフトウェアには設定項目はありません。

3.5.1 ExpressUpdate Agent

のインストール

ExpressUpdate AgentはExpress5800シリーズに添付されているEXPRESSBUILDERに格納されてい

ます。また、最新版はNEC Webサイト( http://jpn.nec.com/esmsm/ )からダウンロードすることも可能

です。

ExpressUpdate Agentのインストール方法については、ExpressUpdate Agentインストレーションガイ

ドを参照してください。なお、管理対象サーバのOSによっては、ESMPRO/ServerManagerから一括リモ

ートインストールが可能です。詳細はChapter 7ExpressUpdateを参照してください。

3.6 Universal RAID Utility

のインストールと設定

RAID管理機能を利用する際に必要となるUniversal RAID Utilityのインストールについての説明です。

3.6.1 Universal RAID Utility

のインストールと設定

管理対象サーバのOSがWindows、Linux、VMware ESXのいずれかの場合、管理対象サーバにUniversal RAID Utilityをインストールしてください。

Universal RAID UtilityはExpress5800シリーズに添付されているEXPRESSBUILDERに格納されてい

ます。また、最新版はNECコーポレートサイト内の各装置情報ページからダウンロードすることも可能です。

Universal RAID Utilityのインストール方法および設定方法については、Universal RAID Utilityユーザー

ズガイドを参照してください。なお、管理対象装置にExpressUpdate Agentがインストールされている場

合には、ESMPRO/ServerManager から一括リモートインストールが可能です。詳細は Chapter7ExpressUpdateまたは、Whitepaper ”ExpressUpdate の機能と特徴”を参照してください。

3.7 LSI SMI-S

プロバイダのインストールと設定

RAID管理機能を利用する際に必要となるLSI SMI-S プロバイダのインストールについての説明です。

3.7.1 LSI SMI-S

プロバイダのインストールと設定

管理対象サーバのOSがVMware ESXi 5の場合、管理対象サーバにLSI SMI-S プロバイダをインストー

ルしてください。プリインストールモデルの場合は、工場出荷時にインストールされています。LSI SMI-S プ

(33)

3.8 EXPRESSSCOPE

エンジン

3 の設定

EXPRESSSCOPEエンジン3経由の通報機能、構成管理機能、電力管理機能を利用する際に必要となる、

EXPRESSSCOPE エンジン 3 の設定についての説明です。EXPRESSSCOPE エンジン 3 を ESMPRO/ServerManagerから管理するためには、EXPRESSSCOPEエンジン3側の設定を行う必要があり

ます。

なお、以下で説明する設定を行う前に、EXPRESSSCOPEエンジン3のネットワーク設定が必要になりま

す。設定の変更は、EXPRESSSCOPEエンジンWebコンソールまたはServer Configuration Utilityから行

えます。設定方法の詳細はEXPRESSSCOPEエンジンユーザーズガイド、Server Configuration Utilityユー

ザーズガイド、または各オンラインヘルプを参照してください。

3.8.1 EXPRESSSCOPE

エンジン

3 の

Web

コンソールから設定する

EXPRESSSCOPEエンジン3のWebコンソールから設定する場合、【設定タブ】→【BMC】→【その他】

→【管理ソフトウェア設定】で、【ESMPROから管理する】の設定を【有効】に設定してください。【認証キ

ー】で入力した情報は、ESMPRO/ServerManagerにEXPRESSSCOPEエンジン3を登録する際に必要とな

ります。

【リダイレクション(LAN)】は、ESMPRO/ServerManager のリモートコンソール機能を利用する場合に有

効に設定してください。詳細は9.3リモートコンソールを参照してください。

(34)

3.8.2 Server Configuration Utility(Online

版

)

から設定する

管理対象サーバの OS 上に、Server Configuration Utility をインストールすることで、OS 上で EXPRESSSCOPE エンジン 3 の設定を変更することができます。Server Configuration Utility を起動し、

【EXPRESSSCOPE エンジン 3】→【その他】→【管理ソフトウェア設定】で、【ESMPRO から管理】の設

定を【有効】に設定してください。【認証キー】で入力した情報は、ESMPRO/ServerManager に EXPRESSSCOPEエンジン3を登録する際に必要となります。

Server Configuration UtilityはBMC Configuration Toolの後継ソフトウェアです。

【リダイレクション(LAN)】は、ESMPRO/ServerManager のリモートコンソール機能を利用する場合に有

効に設定してください。詳細は9.3リモートコンソールを参照してください。

(35)

3.8.3 Server Configuration Utility(Offline

版

)

から設定する

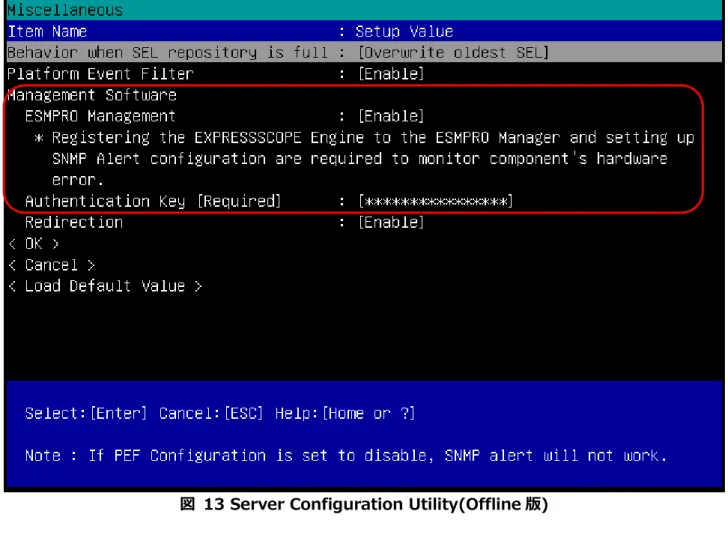

装置の電源を投入後、画面にNECロゴが表示されている間(ＰＯＳＴ中)に【F4】キーを押すことで、Server Configuration Utilityを起動することができます。

【Keyboard type selection】→【Server Configuration Utility】→【EXPRESSSCOPE Engine 3】→

【Miscellaneous】→【Management Software】で、【ESMPRO Management】の設定を【有効】に設定

してください。【Authentication Key】で入力した情報は、ESMPRO/ServerManager にEXPRESSSCOPE

エンジン3を登録する際に必要となります。

【Redirection】は、ESMPRO/ServerManagerのリモートコンソール機能を利用する場合に有効に設定して

ください。詳細は9.3リモートコンソールを参照してください。

(36)

サーバの管理

Chapter 4

前章までの操作により、実際に管理対象サーバをESMPRO/ServerManagerに登録して管理する準備が整

いました。本章ではESMPRO/ServerManagerへ管理対象サーバを登録する方法について説明します。

4.1 ESMPRO/ServerManager Web

コンソールについて

ESMPRO/ServerManagerのWebコンソールは大きく分けて以下の4つのエリアで構成されています。

図 14 ESMPRO/ServerManager Webコンソール

ESMPRO/ServerManagerのWebコンソールは、操作が無いまま30分放置されると自動的にロ

グアウトされます。

画面の更新間隔は、【ヘッダメニュー】の【環境設定】→【オプション】→【表示自動更新】で変更できます。

①ヘッダメニュー

④操作表示ビュー ③ローカルナビゲ

(37)

4.1.1 ヘッダメニュー

①

いつでも操作できる機能のメニューです。アラートビューアの起動や、ESMPRO/ServerManagerのログ

の表示と保存、ESMPRO/ServerManagerからのログアウト等を行えます。

表 9 ヘッダメニュー

メニュー1階層目メニュー2階層目説明

アラートビューア ― ESMPRO/ServerAgent 、 ESMPRO/ServerAgentService

やEXPRESSSCOPEエンジン3から受信した通報を表示し

ます。ツール IPMI 情報保存ファイ

ル一覧

IPMI 情報を保存した場合、保存したファイルの一覧を表示

します。また、ファイルの登録や削除も可能です。登録済みコンポーネン

トの検索

ESMPRO/ServerManager に登録されている管理対象サー

バを検索します。

連携サービス PXEサービスとの連携に関する画面です。 ExpressUpdate 管理

情報

ExpressUpdate 関連情報の表示及びオプションを設定しま

す。詳細はChapter 7ExpressUpdateを参照してください。

環境設定ユーザアカウント ESMPRO/ServerManagerのユーザを管理します。

アクセス制御 ESMPRO/ServerManagerのWebコンソールへのアクセス

制御を設定します。

ネットワークサーバ管理時の詳細を設定します。

オプション ESMPRO/ServerManagerのオプションを設定します。 ESMPRO/ServerM

anagerについて

― ESMPRO/ServerManager のバージョン情報やログの表示

と保存が可能です。

ヘルプ ― ESMPRO/ServerManager のオンラインヘルプを表示しま

す。

4.1.2 ツリービュー

②

ESMPRO/ServerManagerが管理している管理対象サーバをツリー形式で表示します。ツリー形式は、プ

(38)

4.1.3 ローカルナビゲーション

③

グループまたは管理対象サーバが選択されたときに表示されます。グループ/管理対象サーバの情報や、グ

ループ/管理対象サーバに対して実行できる操作を表示します。管理対象サーバの登録状態にも依りますが、

【構成】【設定】【リモート制御】【スケジュール】の4つのタブが表示されます。

表 10 管理対象サーバ選択時のローカルナビゲーション

タブ名説明

構成 ESMPRO/ServerAgent、ESMPRO/ServerAgentServiceまたはEXPRESSSCOPE

エンジン 3 を管理している管理対象サーバの場合は構成情報を表示します。詳細

はChapter 6構成管理を参照してください。

設定管理対象サーバの接続設定、電源オプション、EXPRESSSCOPEエンジン3設定、 SELクリア設定等を変更できます。詳細はChapter 10設定を参照してください。

リモート制御電源制御、電力管理、リモートコンソール表示、IPMI 情報の表示と保存、 EXPRESSSCOPEエンジンシリーズのWebコンソールへのログインはこのタブか

ら実行できます。詳細はChapter 9リモート制御を参照してください。

スケジュール指定した時間に装置の電源制御を行うスケジュール運転や、指定した時間に

ESMPRO/ServerManager の機能を実行するリモートバッチ機能を設定します。

詳細はChapter 12スケジュール運転/リモートバッチを参照してください。

グループを選択した場合は【グループ情報】【サーバ一括操作】【スケジュール】の３つのタブが表示されます。

表 11 グループ選択時のローカルナビゲーション

タブ名説明

グループ情報選択したグループ内に存在する管理対象サーバを一覧表示します。グループへの子グループの追加や管理対象サーバの追加と削除はこのタブから実行できます。詳細は4.2グループを参照してください。

サーバ一括操作グループ内の管理対象サーバに対して、一括で操作を行う場合はこのタブを選択します。グループでの電力測定、ECO設定、System BIOS設定、電源オプション、

電源制御、ExpressUpdateのメニューが表示されます。

スケジュール管理対象サーバを選択した場合と同様です。

4.1.4 操作表示ビュー

④

(39)

4.2 グループ

ESMPRO/ServerManagerでは、管理対象サーバをグループに分けて管理することが可能です。グループ

を作成すると、そのグループ内のサーバに対して一括で操作を行えます。グループの表示は、ツリービュー上部のプルダウンメニューで切り替え可能です。

図 15 グループの切り替え

4.2.1 グループ

サーバを管理するためのグループです。ESMPRO/ServerManagerにログイン後は本メニューがデフォル

トで選択されています。本グループの構成は【グループ情報】タブから変更可能です。

 グループを追加する場合

追加対象のグループをツリービュー上で選択し、【グループ情報】タブ→【グループの追加】を選択します。

 グループを削除する場合

削除対象のグループが所属するグループをツリービュー上で選択し、【グループ情報】タブ→【コンポーネント一覧】で表示される操作表示ビュー右端の【削除】ボタンを押下します。

4.2.2 筐体

Bladeサーバ等を管理している場合、本メニューを選択すると筐体毎の表示が可能です。

4.2.3 電力グループ

グループ電力制御機能を利用するための専用グループです。本グループの構成を編集するには、4.2.4 グ

(40)

4.2.4 グループセットの編集

グループの構成を編集するためのメニューです。2013 年現在、電力グループの編集が可能です。詳細は Chapter 11電力管理を参照してください。

4.3 サーバの登録

ESMPRO/ServerManagerに管理対象サーバを登録するには、自動登録と手動登録の2通りの方法があり

ます。

1台の管理対象サーバを最大3 台のESMPRO/ServerManager から管理できますが、以下の点に

ご注意ください。

 マネージメントコントローラ管理機能は、必ず１つのESMPRO/ServerManagerで管理し

てください。

 RAID システム管理機能、および ExpressUpdate 機能は、必ず 1 つの ESMPRO/ServerManagerで管理してください。複数のESMPRO/ServerManagerに同じ

管理対象サーバを登録する場合は、管理対象サーバの RAID システム管理機能、および ExpressUpdate機能を未登録に設定してください。

 同じ筐体上の複数のEMカードおよびブレードサーバは1つのESMPRO/ServerManager

(41)

4.3.1 自動登録

IPアドレスの範囲またはネットワークアドレスを指定して、見つかった管理対象サーバを自動的に登録す

る方法です。ツリービューのプルダウンメニューで【グループ】を選択し、【グループ情報】タブ→【コンポーネントの追加】→【自動登録】を選択します。

(42)

表 12 自動登録

項目名説明

登録先グループ・検索で発見した管理対象サーバを所属させたいグループを選択します。検索モード・ネットワークアドレスによる検索またはIPアドレス範囲を指定して検

索するか選択します。

SNMP(ESMPRO/ServerAgent) ・ESMPRO/ServerAgentを用いた管理・監視を行う場合に有効にします。 OS上のSNMP設定で指定したコミュニティ名が必要になります。

・VMware ESXi 5の管理を行う場合にも有効にしてください。

WS-Man ・ESMPRO/ServerAgentService を用いた管理・監視を行う場合に有効

にします。ユーザ/パスワードは制御対象となるオペレーティングシステ

ムの管理者情報を入力してください。

RAIDシステム管理機能・Universal RAID Utilityを用いたRAID管理を行う場合に有効にします。

・LSI SMI-S プロバイダを用いたRAID管理を行う場合に有効にします。 ExpressUpdate機能・ExpressUpdate機能をExpressUpdate Agent経由で行う場合に有効

にします。ExpressUpdateについての詳細はChapter 7ExpressUpdate

を参照してください。

BMC(EXPRESSSCOPE エンジ

ン)

・EXPRESSSCOPEエンジン3を用いた管理・監視を行う場合、【検索】

を有効にします。

・ExpressUpdate機能をEXPRESSSCOPEエンジン3経由で利用する場

合、【ExpressUpdate】を有効にします。ExpressUpdate についての詳

細はChapter 7ExpressUpdateを参照してください。

・認証キーには、3.8節で設定したものを入力します。

Intel® vPro™ Technology ・Intel○R_vProTM_Technologyを用いた管理・監視を行う場合、【検索】を

(43)

4.3.2 手動登録

通常管理：コンポーネント名、OS IPアドレス、EXPRESSSCOPEエンジン3のIPアドレス等を全て手動

で設定して登録する方法です。必要に応じて各項目を設定する必要があります。

(44)

表 13 手動登録設定項目

項目名説明

コンポーネント名・ESMPRO/ServerManager上で管理対象サーバを表示する際の名

前です。

所属グループ・登録する管理対象サーバを所属させたいグループを選択します。

接続形態・ESMPRO/ServerManagerと管理対象サーバの接続形態の設定で

す。イーサネット経由で接続する場合は【LAN】を選択してくださ

い。共通設定

OS IPアドレス

・OSのIPアドレスを入力します。システム管理機能、RAIDシス

テム管理機能、ExpressUpdate Agent経由のアップデートを全て

無効にすると本項目は自動的に消えます。

SNMP/WS-Man

管理/管理対象/SNMPコミュニティ名

・管理の実施有無、管理対象のプロトコル、SNMP 管理を行う場合

はSNMPコミュニティ名を指定します。

・VMware ESXi 5の管理を行う場合にも有効にしてください。 RAIDシステム管理機能・Universal RAID Utilityを用いたRAID管理を行う場合に有効に

します。

・LSI SMI-S プロバイダを用いた RAID 管理を行う場合に有効に

します。

ExpressUpdate機能・ExpressUpdate機能をExpressUpdate Agent経由で行う場合、

【ExpressUpdate Agent経由のアップデート】を有効にします。

・EXPRESSSCOPEエンジン3経由で行う場合、【マネージメント

コントローラ経由のアップデート】を有効にします。

ExpressUpdateについての詳細はChapter 7ExpressUpdateを参

照してください。

BMC / vPro (Common) ・EXPRESSSCOPEエンジン3またはIntel○R_vProTMを用いた管理・

監視を行う場合、管理対象を【BMC】または【vPro】から選択肢、

【登録】を選択にします。

・【BMC】を選択した場合は3.8EXPRESSSCOPEエンジン3 の設

定で設定した認証キーを入力します。

・【vPro】を選択した場合はvProTMと通信するためのユーザ名とパ

スワードを入力する欄が表示されます。

BMC / vPro (LAN) ・EXPRESSSCOPEエンジンシリーズまたはIntel vProTMのIPア

ドレスを入力します。

・FTサーバ等、マネージメントコントローラが2 個搭載されてい

(45)

手動登録の場合、登録後の画面で【接続チェック】ボタンの押下が必要です。この操作で、登録した管理対象サーバにインストールされた各AgentやEXPRESSSCOPEエンジン3 などとの通信のチェックを実行

します。なお、本設定は【設定】タブ→【接続設定】でいつでも変更することができます。10.1接続設定を

参照してください。

図 18 接続チェック結果画面

表 14 接続チェック結果

項目名説明

ExpressUpdate機能 ExpressUpdate機能利用の判定結果が表示されます。

RAIDシステム管理機能 RAID システム管理機能利用の判定結果が表示されます。 Universal RAID Utility、またはLSI SMI-S プロバイダがイ

ンストールされている場合はRAIDシステム管理機能が利用

できます。

マネージメントコントローラ管理機能マネージメントコントローラ管理機能利用の判定結果が表示されます。EXPRESSSCOPEエンジン3 やvProTM_の設定を

行う必要があります。

システム管理機能システム管理機能利用の判定結果が表示されます。管理対象サーバにインストールしたESMPRO/ServerAgentを用いた

システム管理機能が利用できます。

ExpressUpdate Agentのインストール管理対象サーバにExpressUpdate Agentをインストール可

能な場合はリンクが表示されます。

(46)

サーバの障害検出と通報

Chapter 5

本章では ESMPRO/ServerManager で管理するサーバで障害が発生した場合の確認方法と通報について

説明します。なお、本章の機能はWindows版のESMPRO/ServerManagerでのみ利用可能です。

5.1 サーバの障害情報を参照

(Web

コンソール

)

ESMPRO/ServerManager Webコンソールの管理対象サーバ一覧画面やツリービューでは、各サーバの

稼働状況、状態を表示するアイコンが表示されます。それらのアイコンを確認することで、障害が発生しているサーバを即座に判断することができます。

図 19 Webコンソールの管理対象サーバ一覧画面

なお各管理対象サーバの状態を表示するアイコンはそれぞれ以下の意味を持ちます。

アイコン状態重要度

監視対象外

低 ↓ 高状態取得中

正常不明

DC-OFF、POST、OS Panic

ESMPROサーバ管理ガイド サーバ管理 ESMPROServerManager, ESMPROServerAgent | NEC

ESMPRO

サーバ管理ガイド

商標について

ご注意

目次

用語説明

関連文書

はじめに

Chapter 1

ESMPRO/ServerManager Ver.6

概要

Chapter 2

2.1

ESMPRO/ServerManager Ver.6

とは

2.2

サーバ管理の重要性

2.3

Express5800

シリーズにおけるサーバ管理

2.4

ESMPRO/ServerManager

で実現可能な機能概要

2.4.1

通報機能

2.4.2

構成管理

Express5800

サーバ

管理

PC

H/W

OS(Windows/Linux)

ESMPRO/ServerManager

OS

(Windows/Linux)

ESMPRO/

ServerAgent

ESMPRO/

ServerAgent

Extension

S/W

管理機能

Universal

RAID

Utility

Web

コンテンツ生成

Web

サーバ

(Tomcat)

2.4.3

ExpressUpdate

機能

2.4.4

RAID

管理

2.4.5

リモート制御

2.4.6

管理対象サーバ設定

2.4.7

電力管理

2.4.8

スケジュール運転

導入と初期設定

Chapter 3

3.1

インストール・設定が必要となるコンポーネント

3.2

Windows

版と

Linux

版の機能差分

3.3

ESMPRO/ServerManager

のインストールと環境設定

3.3.1

ESMPRO/ServerManager

ESMPROサーバ管理ガイドサーバ管理 ESMPROServerManager, ESMPROServerAgent | NEC
